ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ Сообщение Добавлено: 13-02-2017 09:53:32
Аватара пользователя

Зарегистрирован: 14-06-2011 10:11:27
Сообщения: 512
Город: Україна
Пол: Мужской
Благодарил (а): 22,00 Lv (4 раз.)
Поблагодарили: 44,00 Lv (8 раз.)
Имя: Григорий
Броварской завод порошковой металлургии (БЗПМ)
Чертежи пресс-форм для прессования жетонов

Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 1
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 1 [ 138.89 Кб | Просмотров: 1070 ]
Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 2
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 2 [ 167.24 Кб | Просмотров: 1070 ]
Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 3
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 3 [ 145.32 Кб | Просмотров: 1070 ]
Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 4
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 4 [ 169.64 Кб | Просмотров: 1070 ]
Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 5
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 5 [ 170.69 Кб | Просмотров: 1070 ]

Публикуется с разрешения киевских коллекционеров:
1. Бартощука Игоря Геннадиевича
2. Старинца Сергея Васильевича

Огромное им спасибо!!!
Вернуться к началу


Не в сети raf
Re: ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ Сообщение Добавлено: 13-02-2017 09:58:09
Аватара пользователя

Зарегистрирован: 14-06-2011 10:11:27
Сообщения: 512
Город: Україна
Пол: Мужской
Благодарил (а): 22,00 Lv (4 раз.)
Поблагодарили: 44,00 Lv (8 раз.)
Имя: Григорий

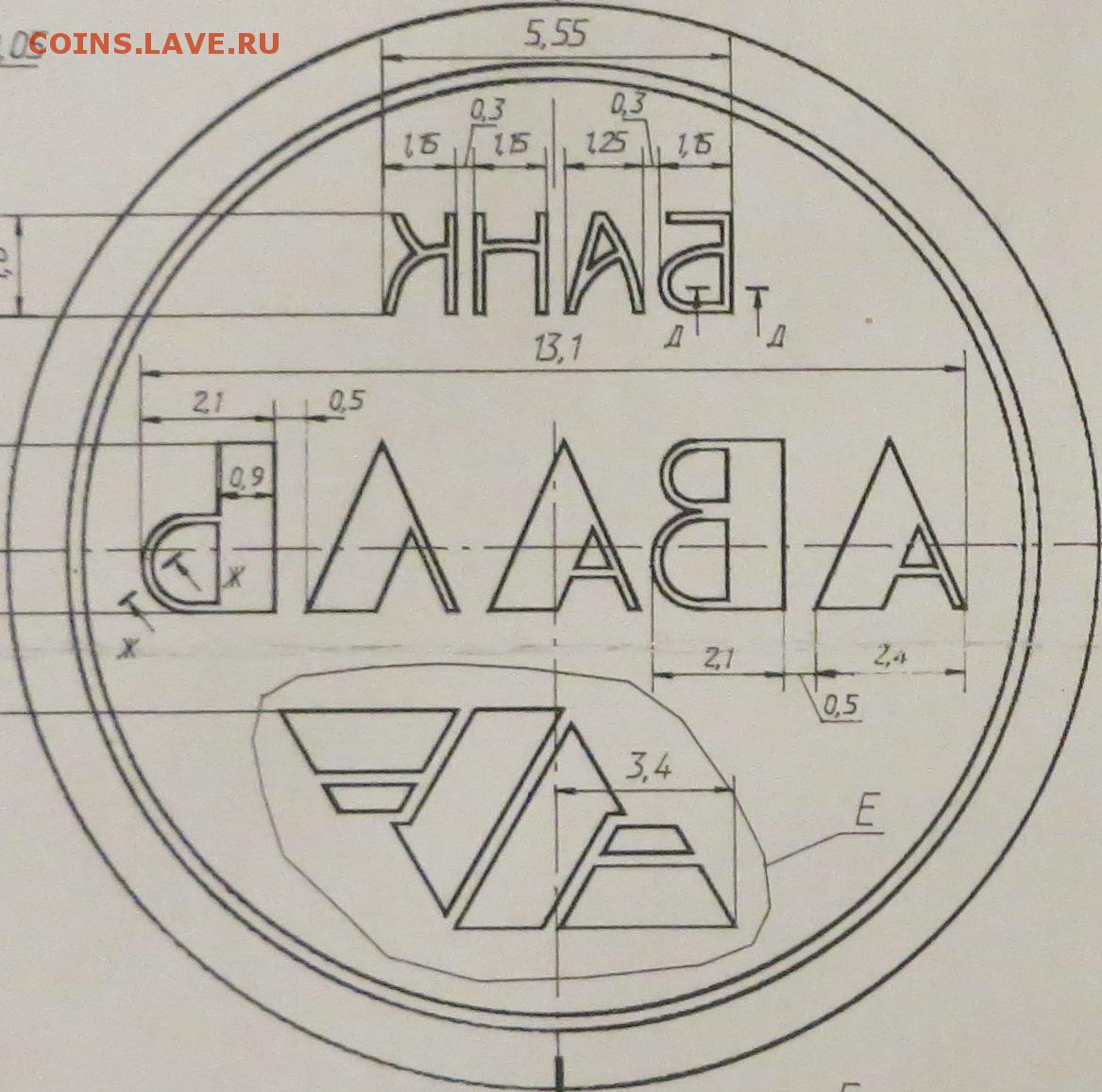

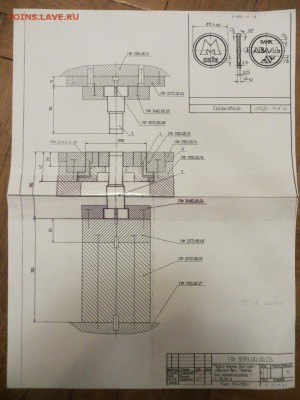

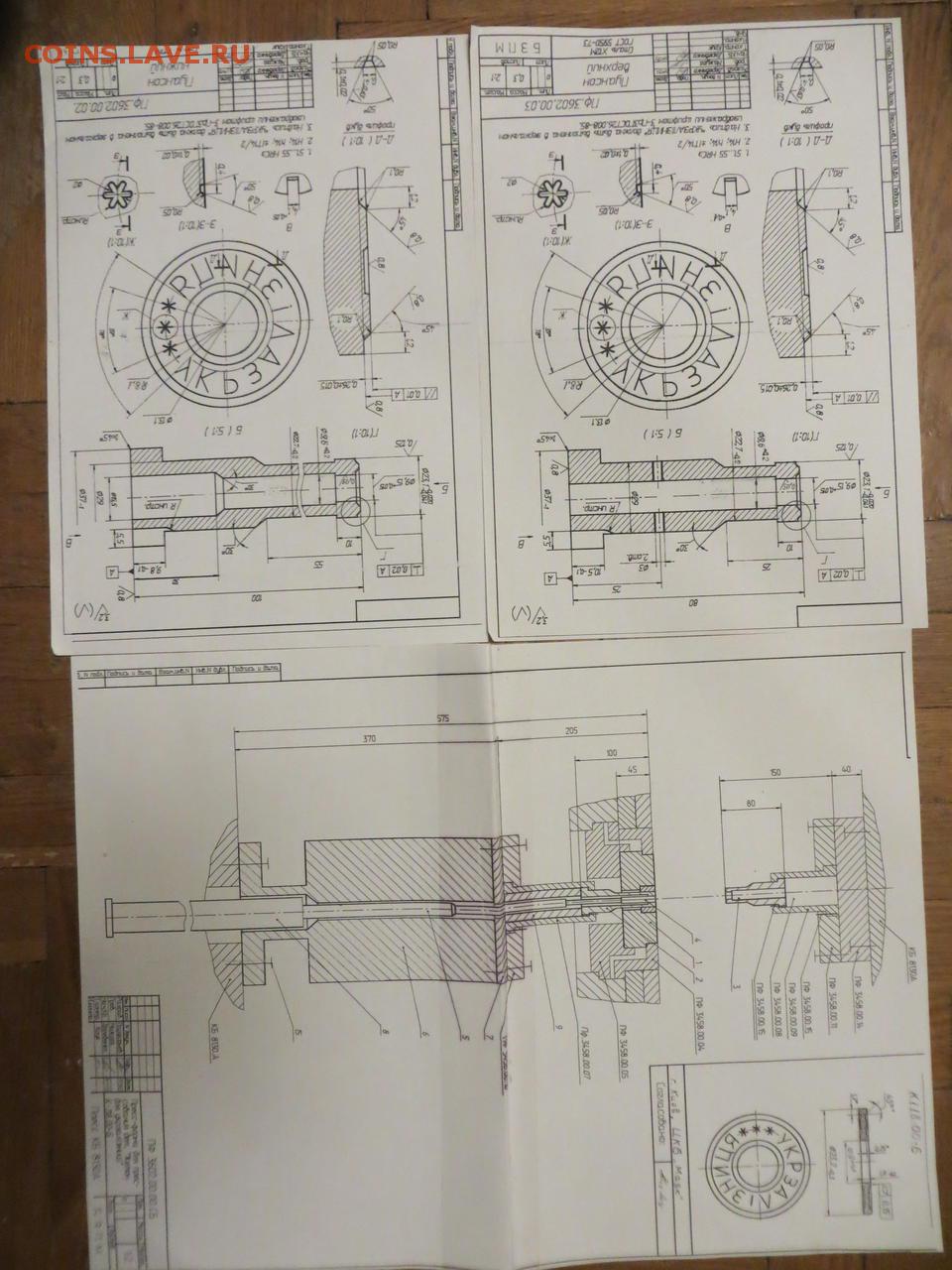

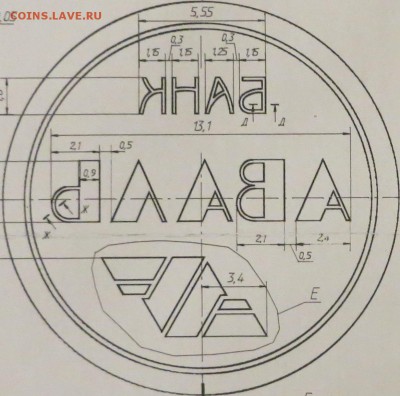

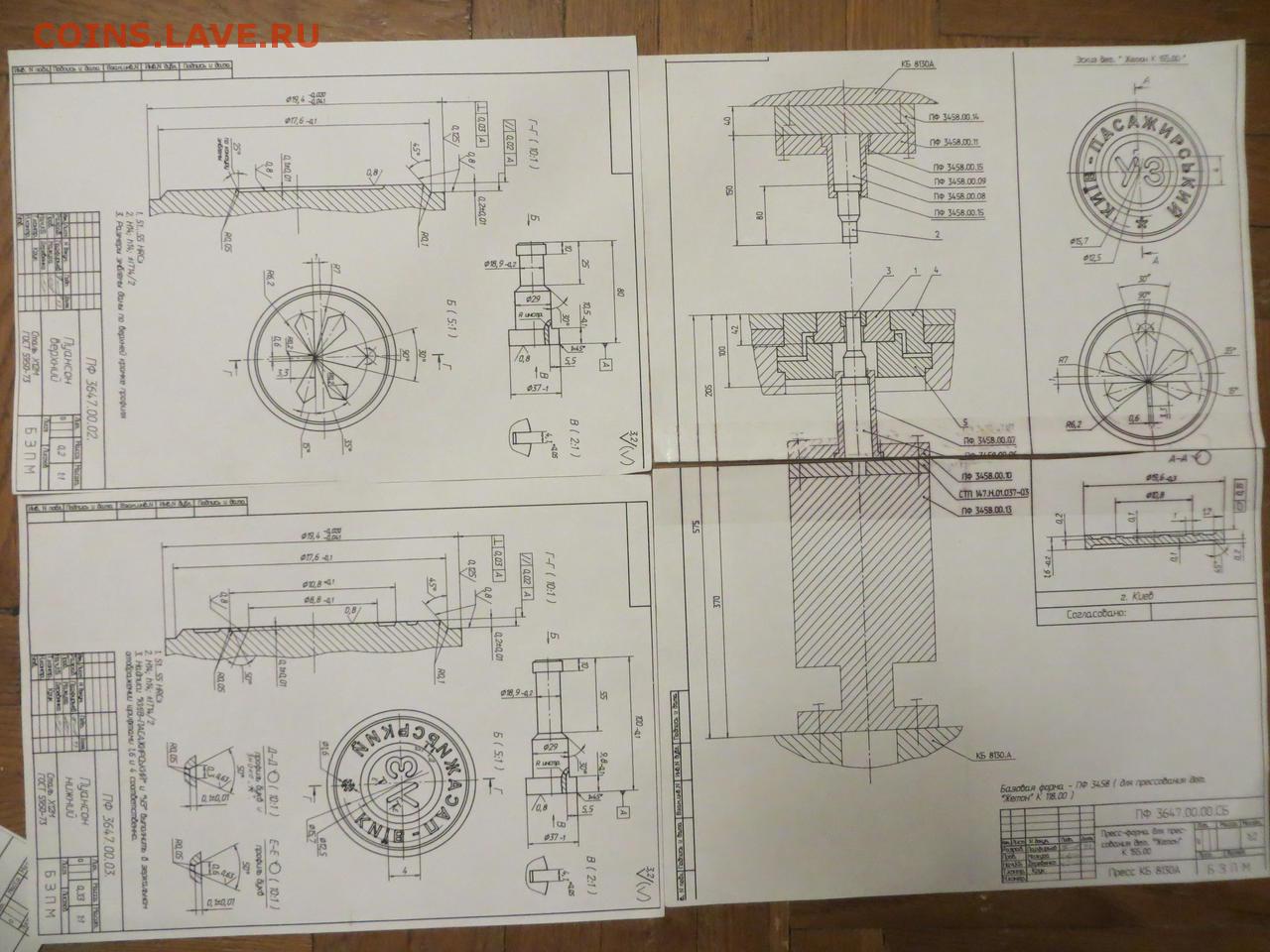

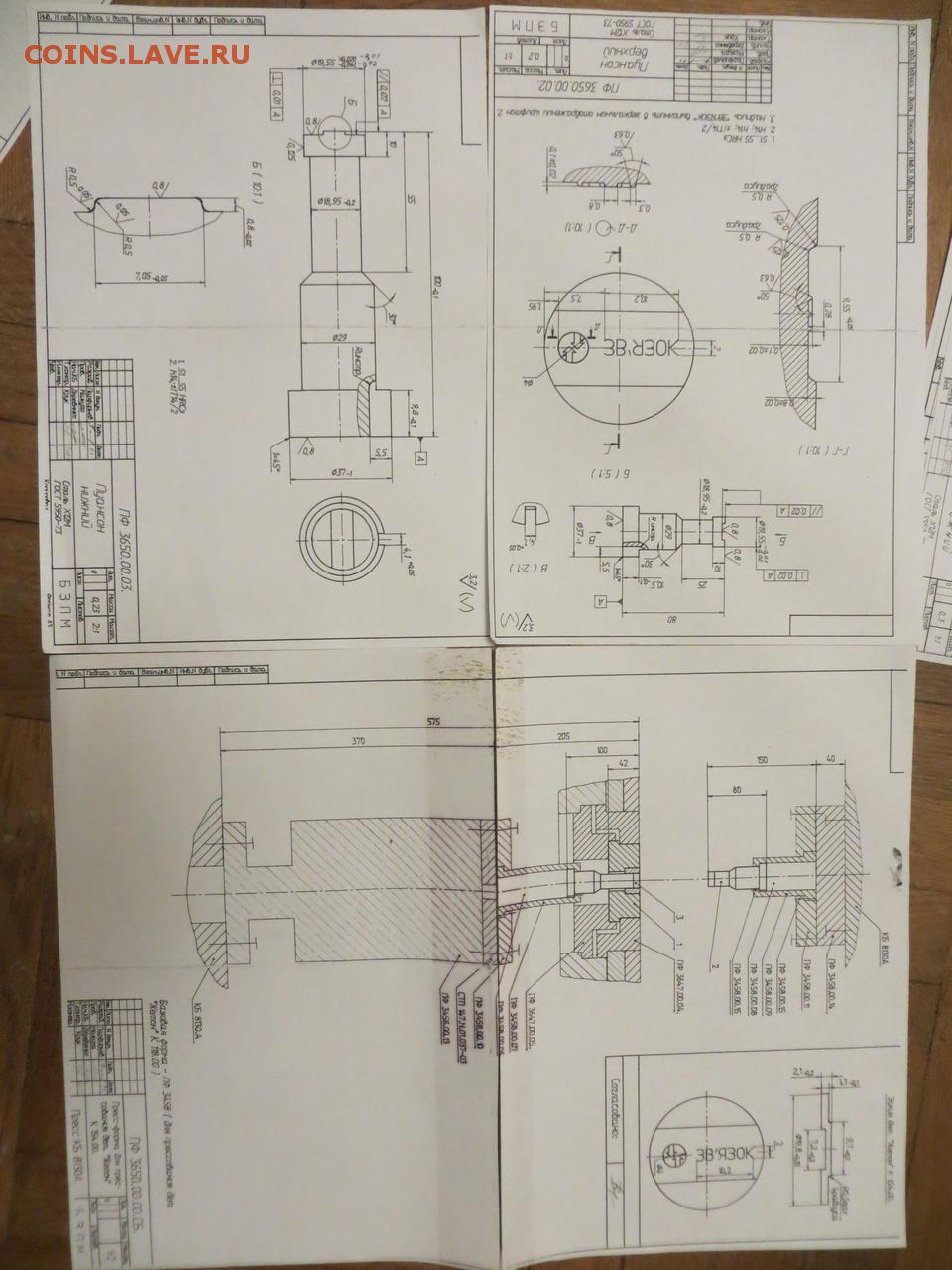

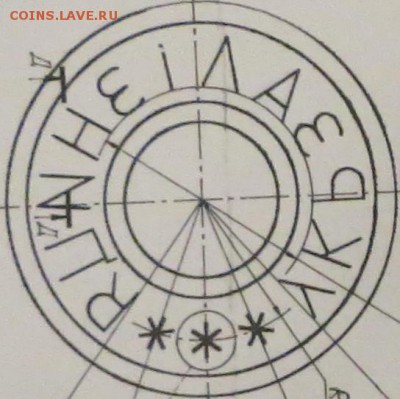

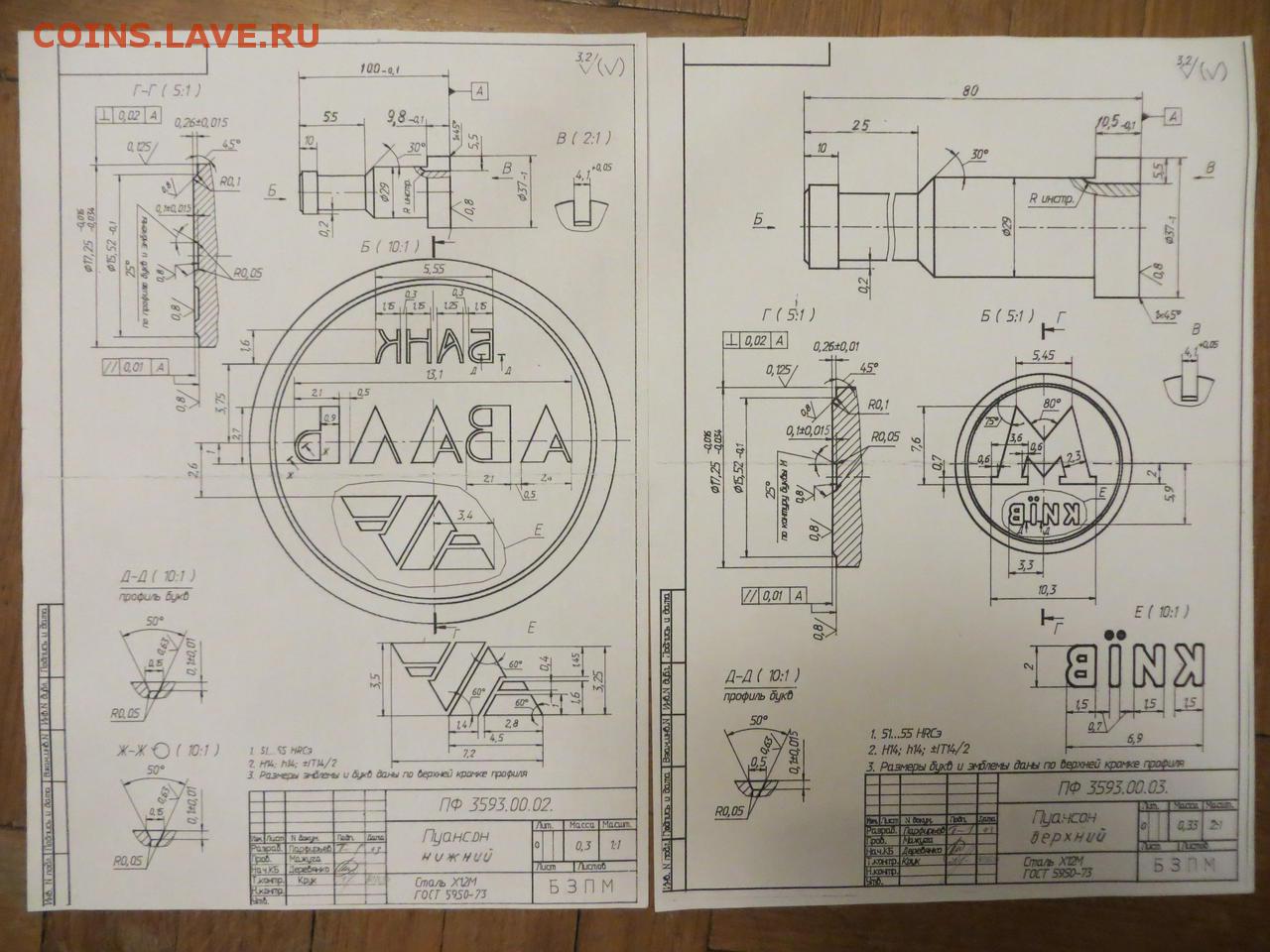

На снимках - чертежи пресс-форм для изготовления 4-х жетонов:
1. Жетон "Аваль"
2. Жетон "Зв'язок"
3. Жетон "УЗ/Київ-Пасажирський"
4. Жетон "Укрзалізниця"

Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 6
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 6 [ 301.33 Кб | Просмотров: 1068 ]
Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 7
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 7 [ 105.47 Кб | Просмотров: 1068 ]
Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 8
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 8 [ 139.47 Кб | Просмотров: 1068 ]
Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 9
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - 9 [ 178.72 Кб | Просмотров: 1068 ]

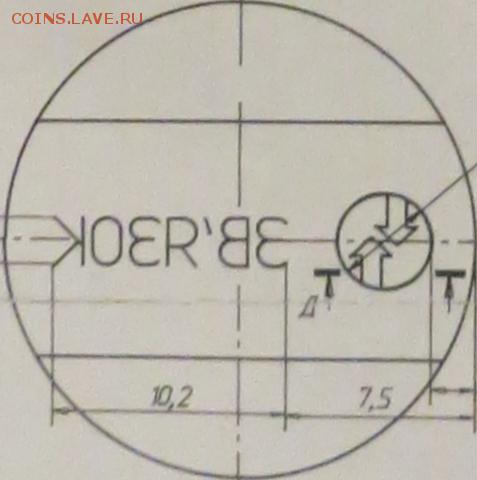

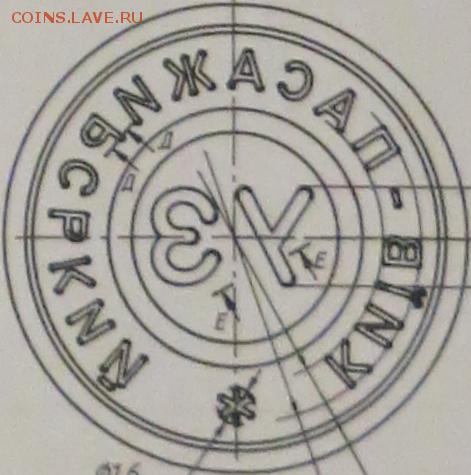

Особенно интересен чертеж пресс-формы жетона "УЗ/Київ-Пасажирський".
Такого жетона в живую никто не видел.

На чертежах, кроме сокращенного названия БЗПМ, встречается наименование организации ЦКБ "Маяк".
На жетоне "Зв'язок" виден логотип БЗПМ.
Вернуться к началу


Не в сети raf
Re: ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ Сообщение Добавлено: 13-02-2017 10:00:29
Аватара пользователя

Зарегистрирован: 14-06-2011 10:11:27
Сообщения: 512
Город: Україна
Пол: Мужской
Благодарил (а): 22,00 Lv (4 раз.)
Поблагодарили: 44,00 Lv (8 раз.)
Имя: Григорий
Термопластавтомат

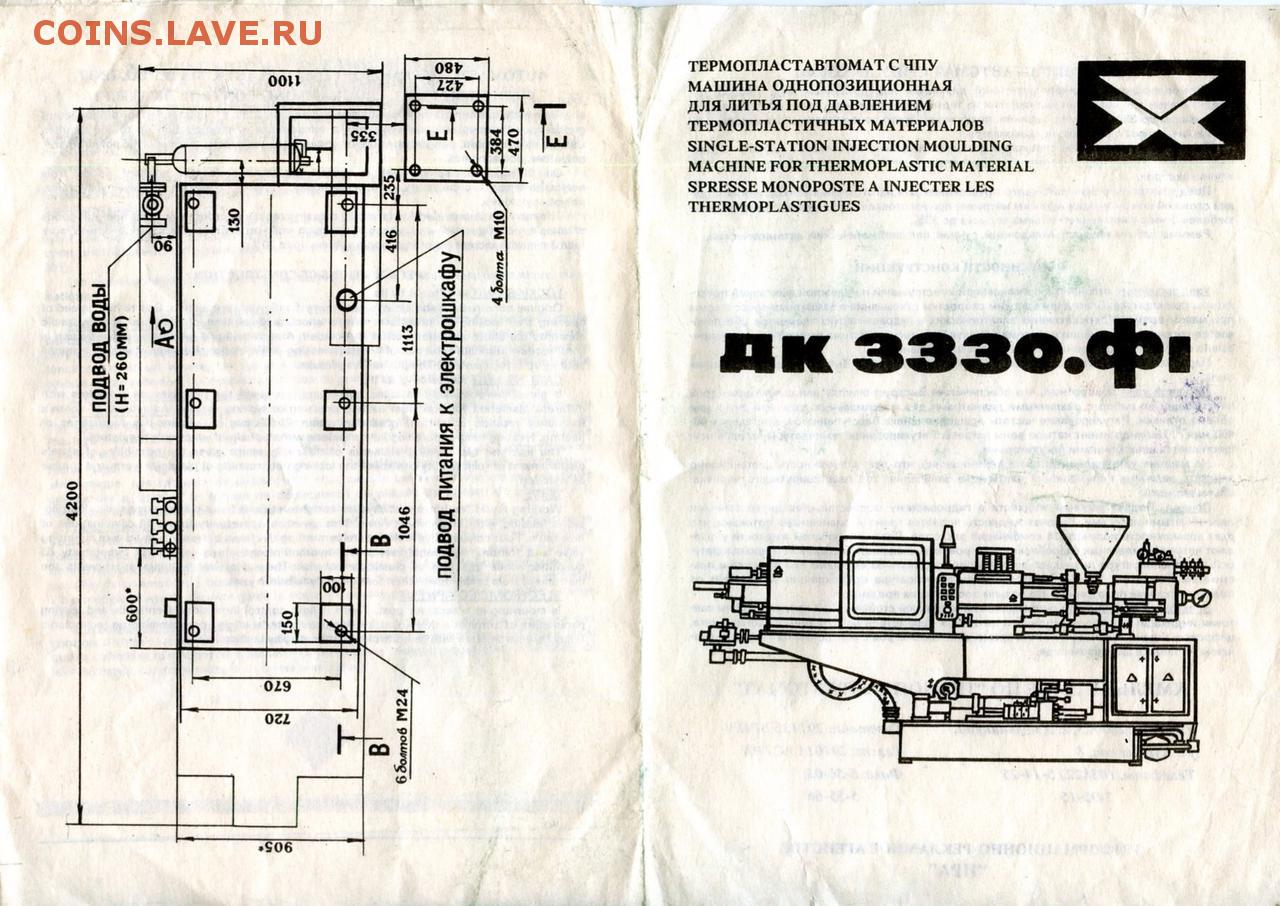

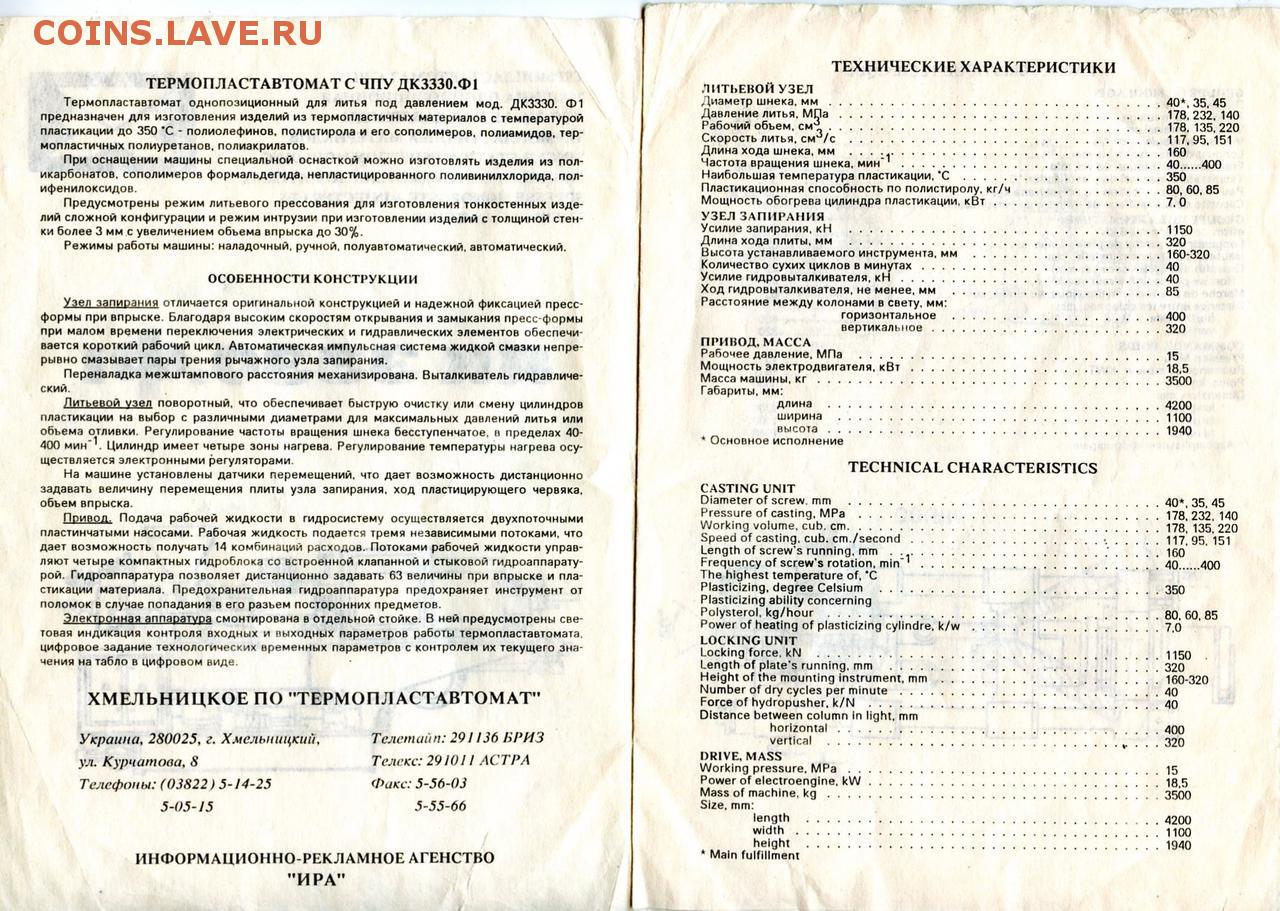

Для литья жетонов в г. Харькове использовали следующую установку:

Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - Термопласт1
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - Термопласт1 [ 176.58 Кб | Просмотров: 1067 ]
Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - Термопласт2
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - Термопласт2 [ 267.59 Кб | Просмотров: 1067 ]

На ней отливали жетоны метро Харькова, пластиковые жетоны метро Ташкента, ранние серии пластиковых жетонов метро Киева, поздние серии пластиковых жетонов метро Тбилиси, жетоны скоростного трамвая г. Кривой Рог, жетоны пригородного сообщения Харькова и Львова, жетоны АКХ Харькова и др.
Очень может быть, что на этой установке отливалась и некоторая часть пластиковых жетонов метро Москвы.
Габариты машины:
- длина 4200 мм,
- ширина 1100 мм,
- высота 1940 мм.
Масса - 3500 кг.
Наибольшая температура пластификации - 350 градусов.

Как видим, агрегат солидный, это не кустарное производство.
Вернуться к началу


Не в сети raf
Re: ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ Сообщение Добавлено: 20-02-2017 13:41:46
Аватара пользователя

Зарегистрирован: 14-06-2011 10:11:27
Сообщения: 512
Город: Україна
Пол: Мужской
Благодарил (а): 22,00 Lv (4 раз.)
Поблагодарили: 44,00 Lv (8 раз.)
Имя: Григорий
Пластиковый жетон с люминесцентными свойствами

История
http://gortransport.kharkov.ua/subway/f ... n_history/

Патенты
http://www1.fips.ru/fips_servl/fips_ser ... er=2121285
http://uapatents.com/4-28044-zheton.html
Вернуться к началу


Не в сети kjui_2001
Re: ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ Сообщение Добавлено: 08-07-2017 00:22:11

Зарегистрирован: 17-11-2008 17:54:54
Сообщения: 40
Город: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Вот это супер!!! Огромное спасибо и огромный плюс...
Вернуться к началу


Не в сети raf
Re: ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ Сообщение Добавлено: 29-09-2018 19:17:50
Аватара пользователя

Зарегистрирован: 14-06-2011 10:11:27
Сообщения: 512
Город: Україна
Пол: Мужской
Благодарил (а): 22,00 Lv (4 раз.)
Поблагодарили: 44,00 Lv (8 раз.)
Имя: Григорий
Фрагмент литьевой конструкции

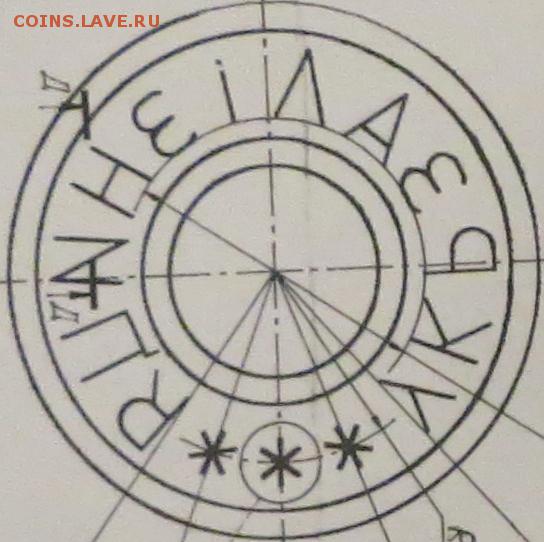

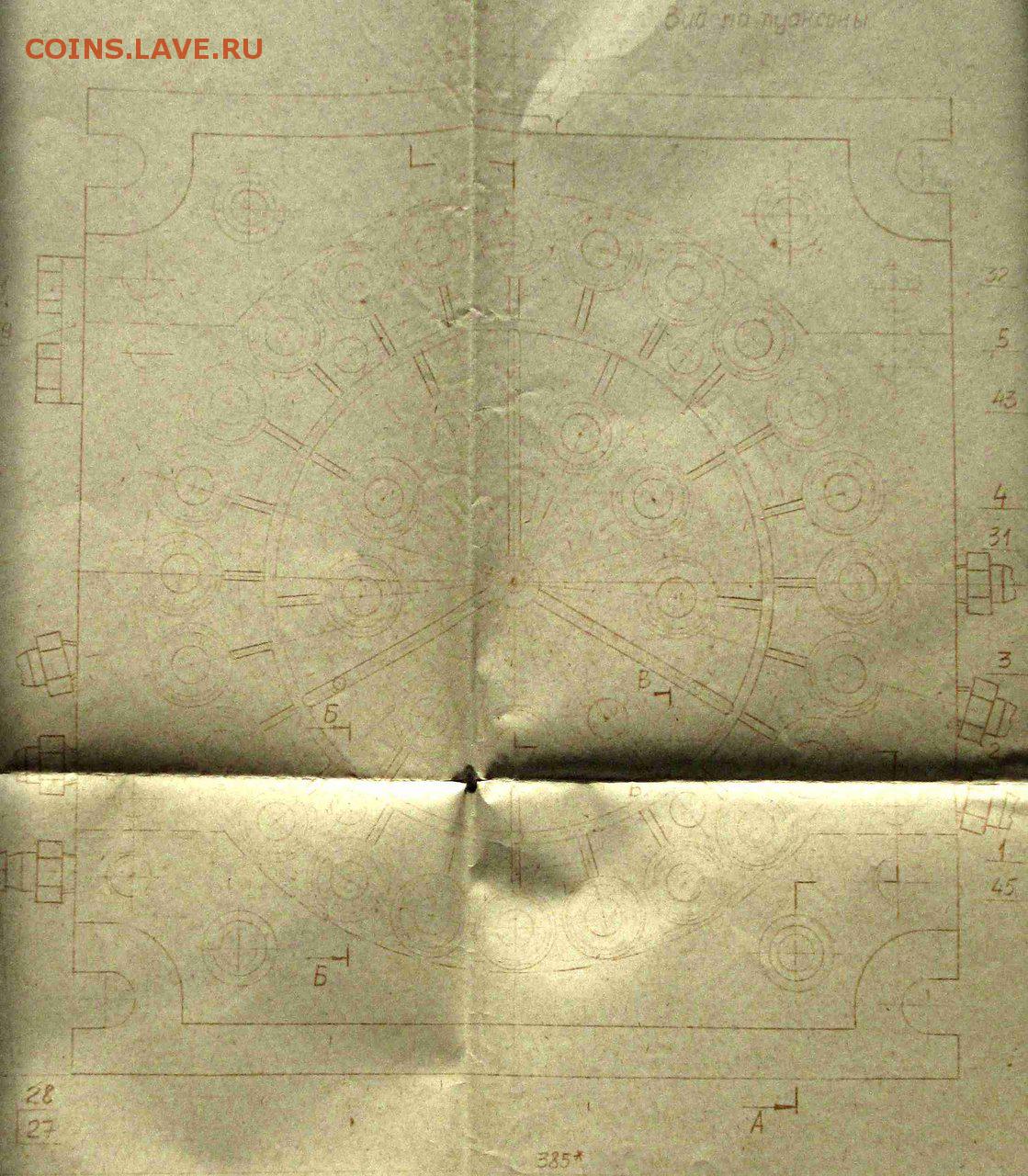

Чертеж фрагмента литьевой конструкции для изготовления пластиковых жетонов Харьковского метрополитена.

Вложение:
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - Чертеж
ДОКУМЕНТЫ ПО ЖЕТОННОЙ ТЕМАТИКЕ - Чертеж [ 326.87 Кб | Просмотров: 647 ]

Количество одновременно отливаемых жетонов равно 33.
Пластик подавался через центральную часть.
Затем по трем каналам поступал в общий кольцевой канал.
Вслед за этим по индивидуальным каналам растекался к вставкам, которые служили формочками для отливаемых жетонов.
На наружной части кольцевого канала - 24 вставки, на внутренней части - 9 вставок. Итого 33 вставки.
Неоходимо учесть, также, что для выталкивания каждого жетона из формочки после литья был задействован индивидуальный толкатель.
Как видим, конструкция сложная, на порядок сложнее конструкции минских "пауков",
где одновременно отливалось только 8 жетонов,
и жетоны приходилось отламывать вручную.
