Нужна помощь электрика

promotrance · **Добавлено:** 27-06-2012 19:05:08

Есть электрики на форуме?
Не могу правильно соединить провода.
Как правильно подсоединить провод от розетки из комнаты на лоджию: розетка,светильник и выключатель?
Уже запутался.
Один знакомый электрик нарисовал,вроде всё понятно,начинаю соединять - не работает.

Светильник из двух ламп(накладной).
Розетка накладная.
Выключатель накладной.
Провода буду прятать в кабель-канал.
Хотелось бы без распред-коробки.

liverpul77 · **Добавлено:** 27-06-2012 19:16:02

Сложного ничего нет.От светильника должны отходить,или подводиться два вывода..От розетки тоже два вывода отходят.На любой из этих проводов цепляйте выключатель...и будет Вам счастие.Т.е. получается,что выключателем мы размыкаем/замыкаем соединение.Просто разрежьте в нужном месте (где собираетесь устанавливать выключатель) этот провод и подсоеините провода...вот и все.

promotrance · **Добавлено:** 27-06-2012 19:34:57

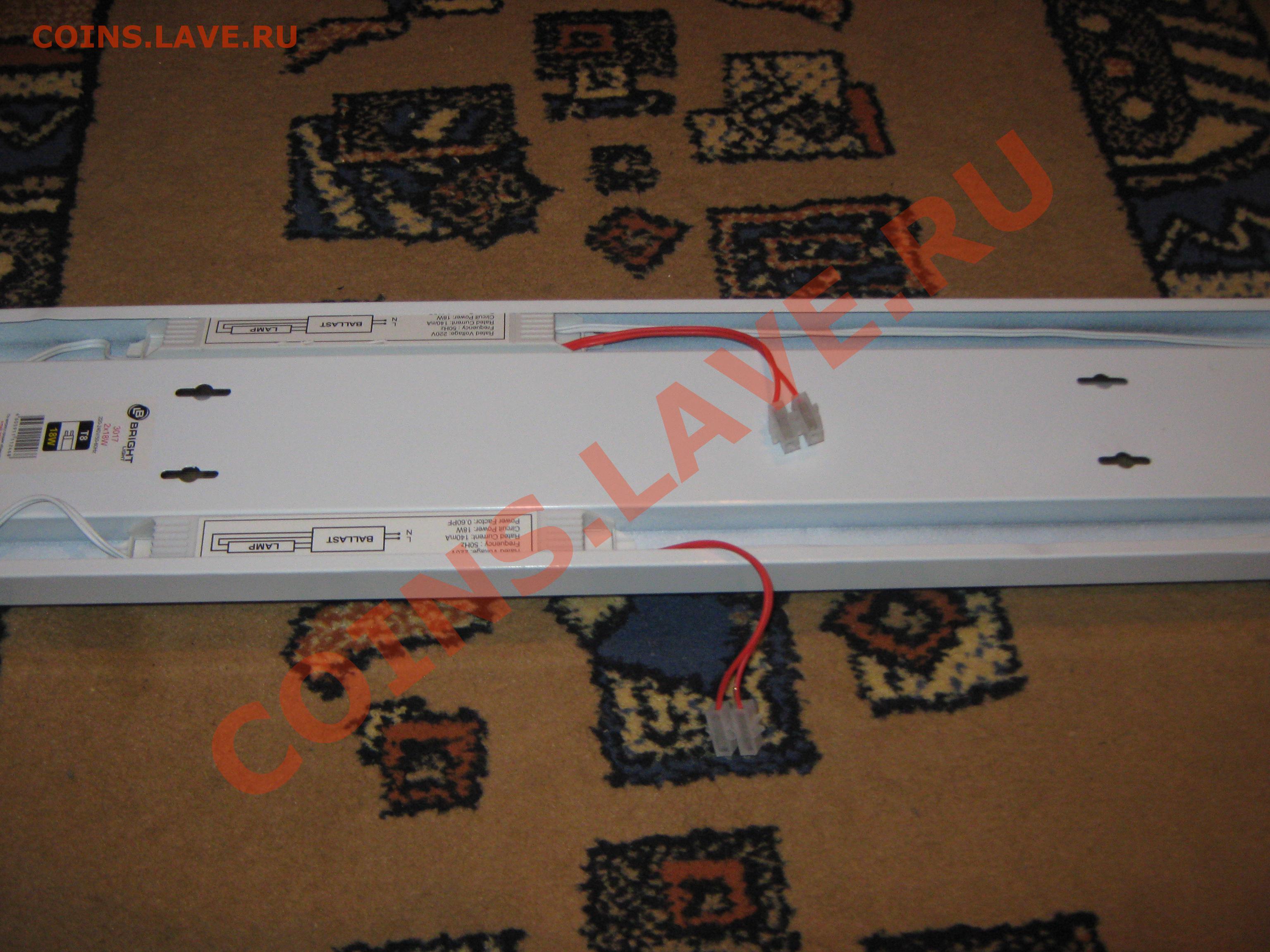

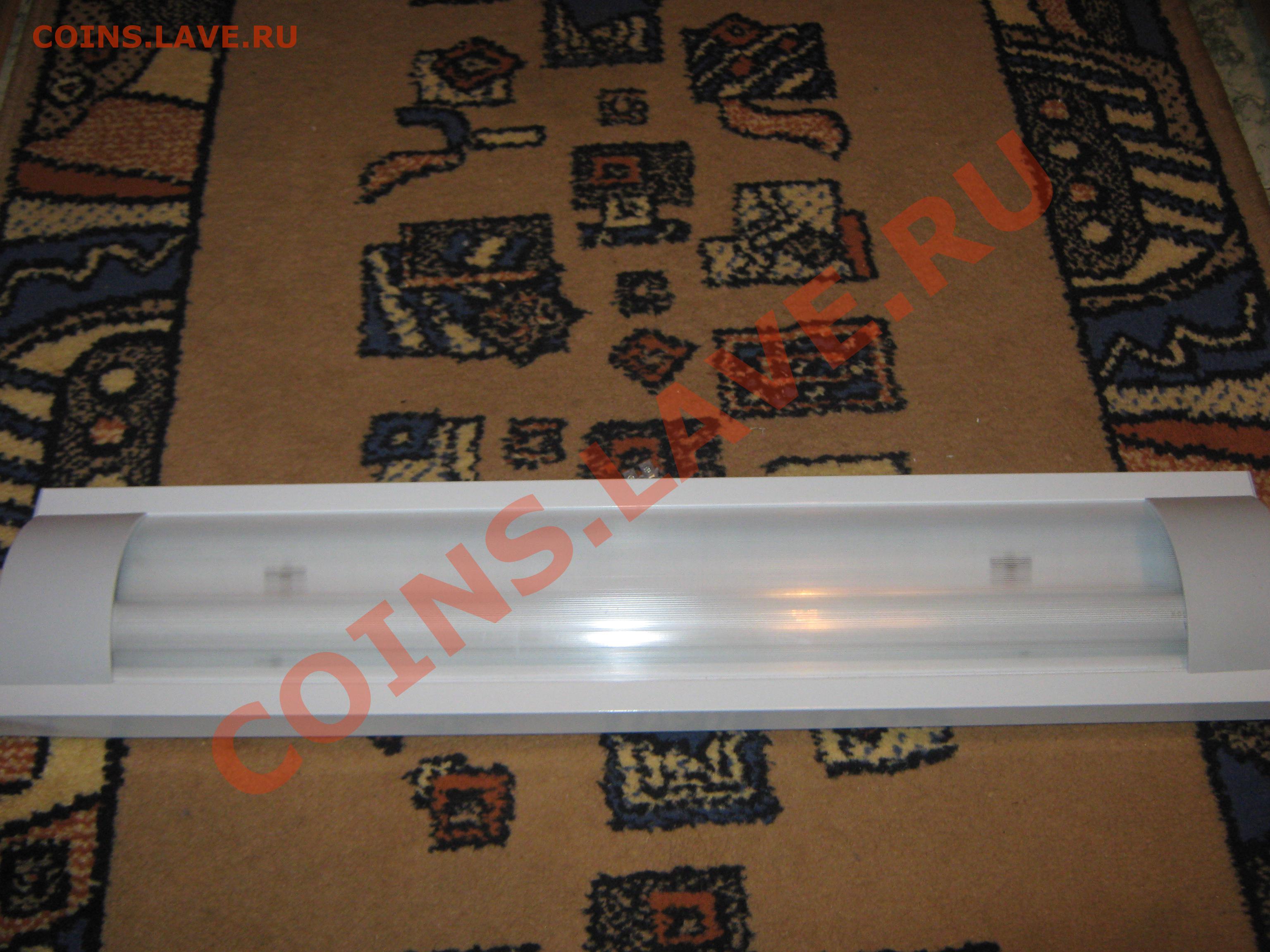

Светильник вот такой.
Перемычку нужно ставить?
И выключатель наверно нужен двойной, а не как у меня одинарный.

denis64 · **Добавлено:** 27-06-2012 19:39:34

Можно и одним одинарным обойтись, но если без коробки - придётся ковырять провода, соединять параллельно.

promotrance · **Добавлено:** 27-06-2012 19:43:05

denis64 писал(а):

Можно и одним обойтись, но если без коробки - придётся ковырять провода, соединять параллельно.

Дружище,нарисуй в пэйнте,скинь в личку,пожалуйста

denis64 · **Добавлено:** 27-06-2012 19:44:16

promotrance писал(а):

denis64 писал(а):

Можно и одним обойтись, но если без коробки - придётся ковырять провода, соединять параллельно.

Дружище,нарисуй в пэйнте,скинь в личку,пожалуйста

Сейчас сообразим. Правда пайнта нет под рукой :lol:

ruslan222 · **Добавлено:** 28-06-2012 11:27:35

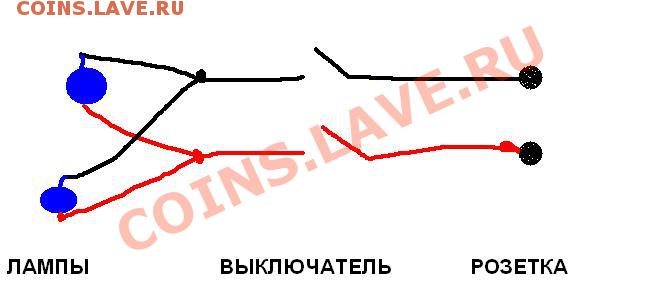

вроде вот так:

Аляска · **Добавлено:** 28-06-2012 11:44:06

promotrance, Вы светильник сначала проверте по отдельности каждый канал, напрямую без выключателей кабелем с вилкой.

Если всё ОК, снимите колодки, скрутите параллельно провода и повесте на одну колодку.

A L E X · **Добавлено:** 28-06-2012 12:36:13

promotrance писал(а):

...
Светильник из двух ламп(накладной).
Розетка накладная.
Выключатель накладной.
Провода буду прятать в кабель-канал.
Хотелось бы без распред-коробки.

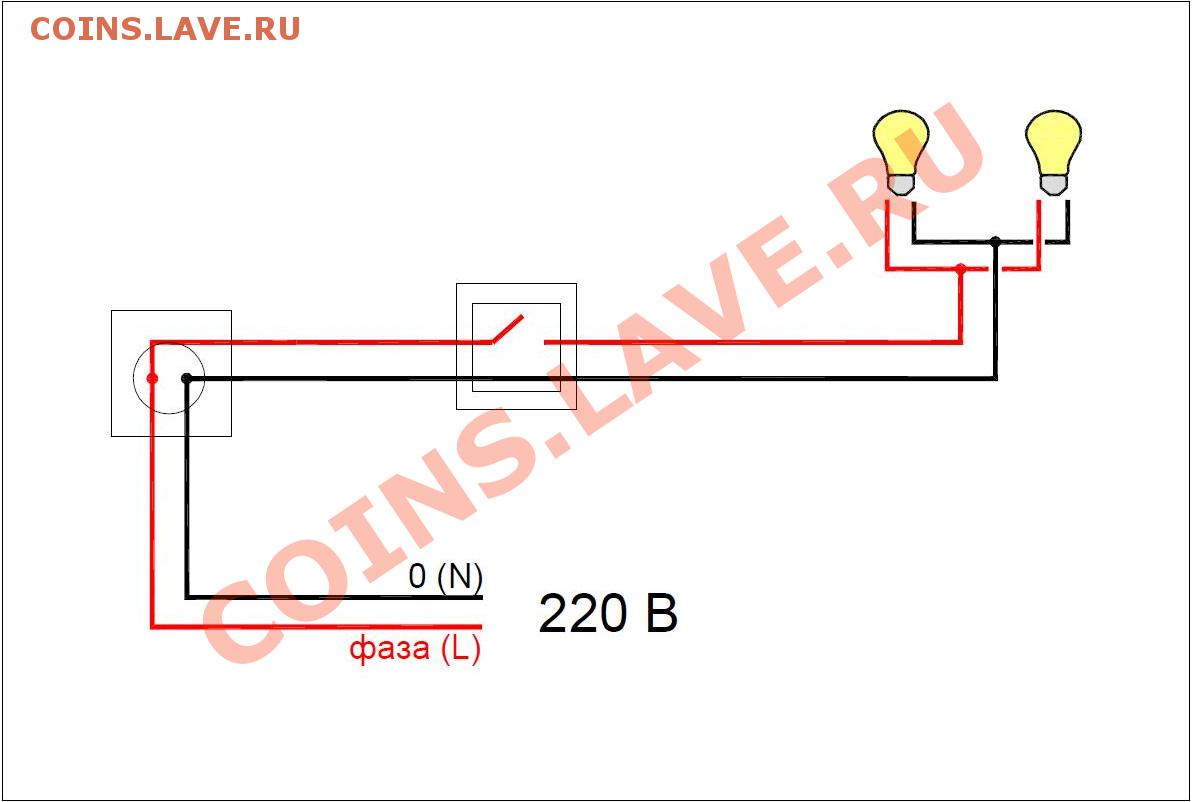

Вот набросал такую схемку (розетка под постоянным напряжением).
Если выключателем предполагается обесточить и светильник и розетку, то нужно на схеме поменять розетку с выключателем местами.

Agek · **Добавлено:** 28-06-2012 12:56:03

A L E X +1,добавить могу только что нагрузку на сеть от которой запитываться лоджия будет неплохо бы прикинуть,чтобы перегруза небыло если много на одном автомате висит

promotrance · **Добавлено:** 28-06-2012 16:00:43

A L E X даже +10 я вам поставлю

Нагрузки не будет,только компьютер

Медный провод двужильный сечением 1,5

promotrance · **Добавлено:** 28-06-2012 17:02:57

Подсоединил,всё работает

Огромное спасибо Алексею

Сразу видно спеца в электрике.
Всем остальным собеседникам тоже спасибо

Тему можно закрывать

Пойду доделывать свой кабинет :super_smilies056:

Agek · **Добавлено:** 28-06-2012 17:04:01

promotrance писал(а):

A L E X даже +10 я вам поставлю

Нагрузки не будет,только компьютер

Медный провод двужильный сечением 1,5

Хватит с головой

A L E X · **Добавлено:** 28-06-2012 19:57:19

promotrance писал(а):

Подсоединил,всё работает

Огромное спасибо Алексею

Сразу видно спеца в электрике.
Всем остальным собеседникам тоже спасибо

Тему можно закрывать

Пойду доделывать свой кабинет :super_smilies056:

Рад был Вам помочь!
