Монеты России и СССР

Натали-не спора ради:истины для.

Итог?)в минус монете?

Ulamy-последнее слово-И Ataboy/

Я вот и жду их)))

Если трещинка или расслоение, то "затёкший" в них никель, при остывании монеты после чеканки выдавится наружу (бегло).
На гурте должны остаться следы - или расслоения или трещинки, но их может быть не видно из за обилия никеля.
Стоит поискать очень внимательно.
Если найдётся вторая такая же - то не расслоение и не трещинка. Они неповторимы.
Нужны качественные фото, вплоть до сделанных под микроскопом.

Так монеты отливают что-ли?

*на всякий случай, температура плавления никеля в среднем градусов на 100 выше стали.

StudentFS и Alex923 правильно ответили.

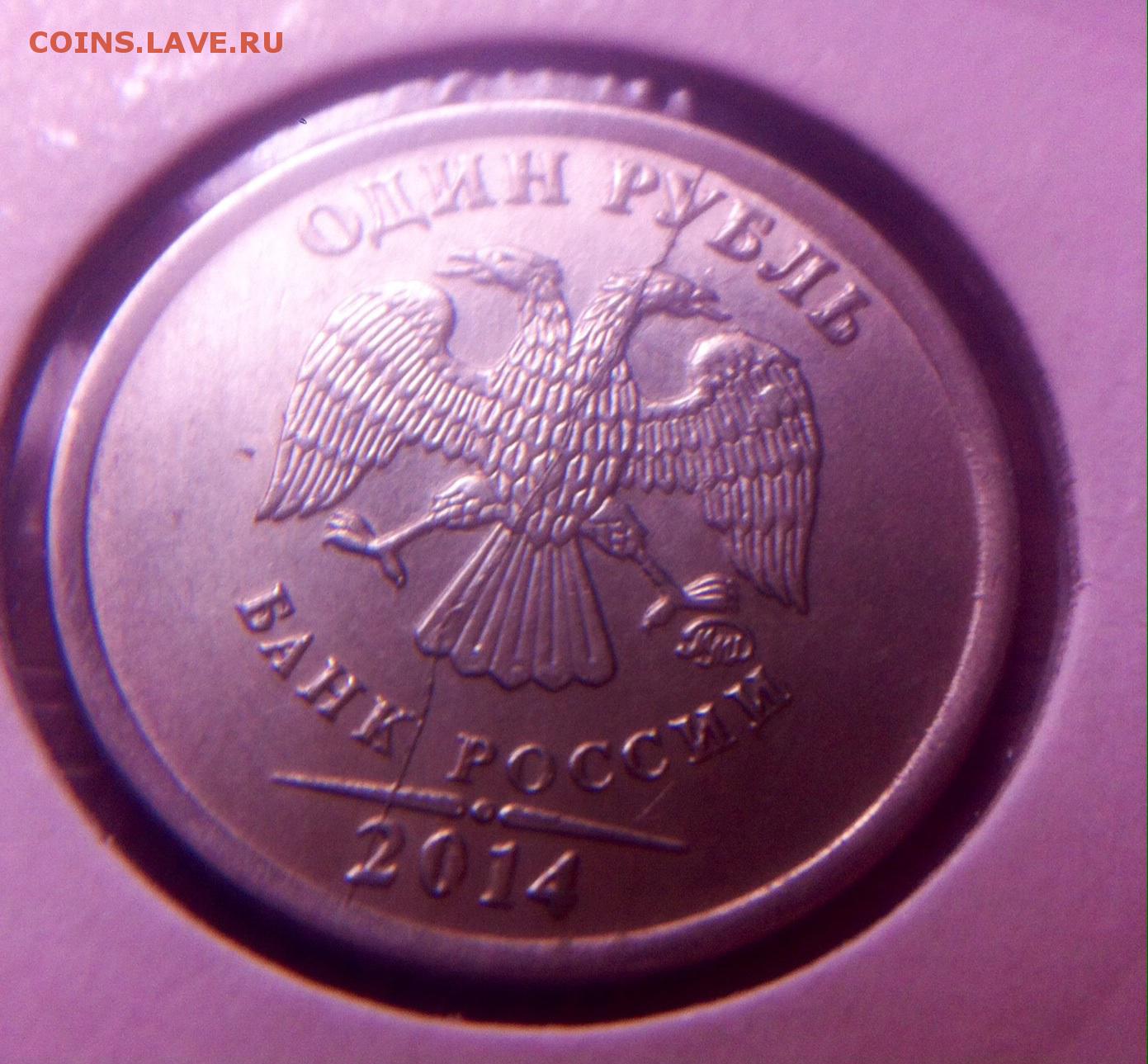

Раскол штемпеля, повредивший гальванопокрытие.
От повреждения покрытия стала окисляться стальная основа, которая прогнила.
Как итог - монете минус.

Мне показывали идентичную монету зимой в клубе.
Интереса она, как помню, не вызвала.

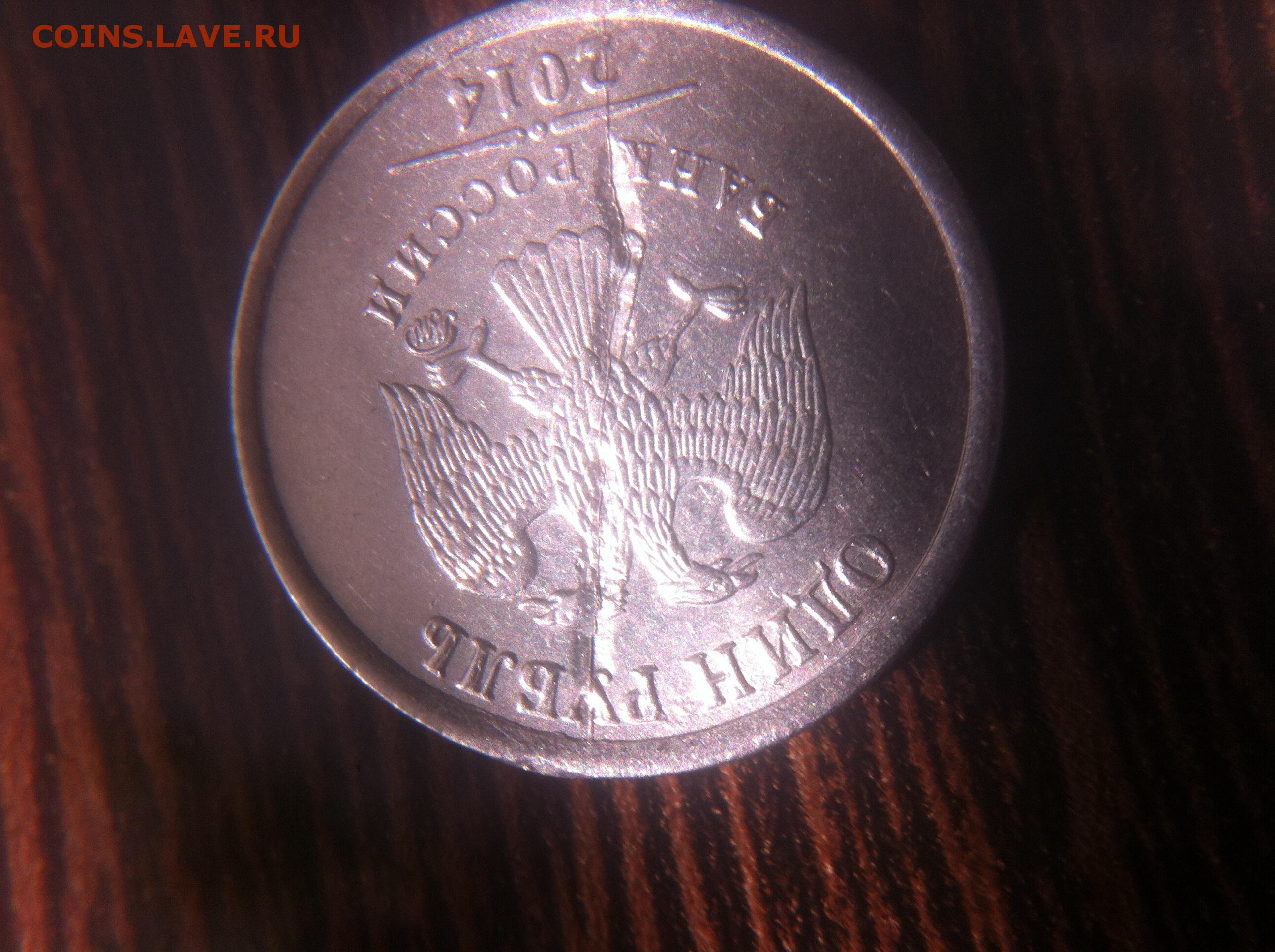

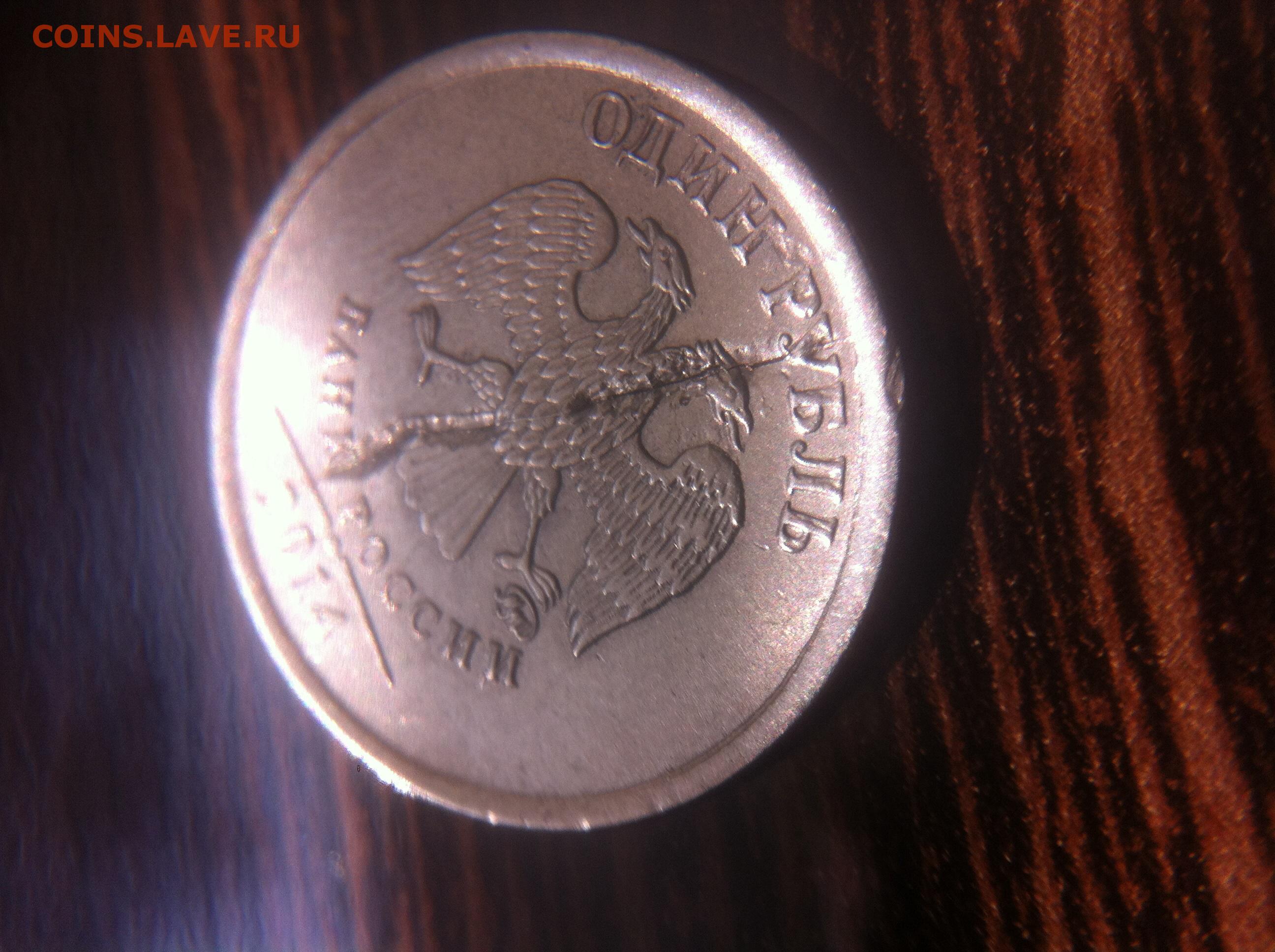

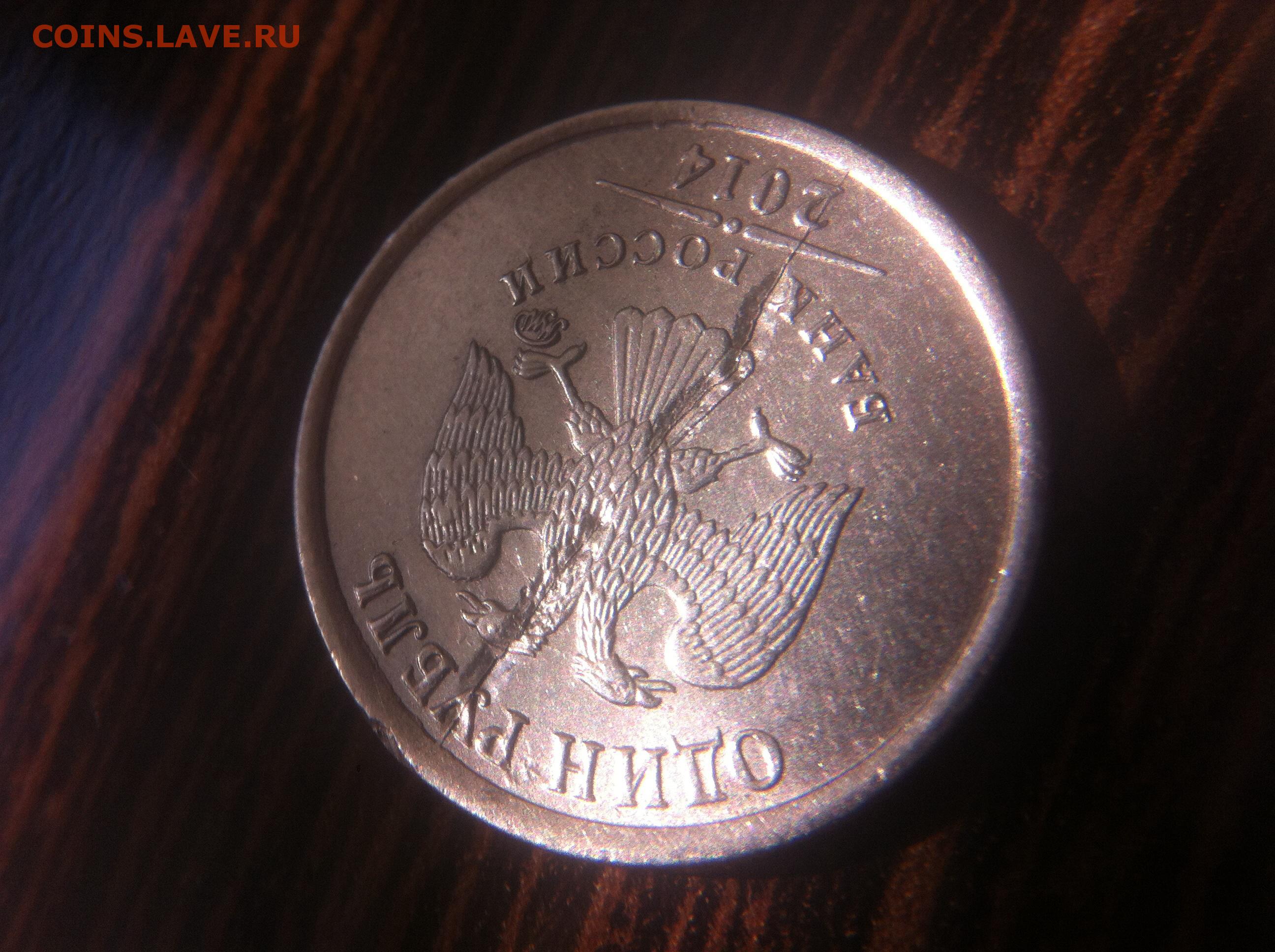

На днях выловила такой же раскол,но "обычный"

Эта чуть моложе (позже отбита) и без попадания в щель раскола шт. грязи с частичной её зачеканкой в тело монеты.

Оставлю..в паре с правильным расколом интересная монетка)

Ваш юмор здесь не совсем уместен.
Написал же, что бегло.

Чуть подробнее:
Покрытие монеты гальваническим путём вплоть до самой чеканки не испытывает на себе абсолютно никого давления.
Следовательно текучесть сохраняется у никеля лучше.
При ударе штемпеля никель "течёт" по трещинке от центра к канту.
В области буртика никель встречает встречное движение со стороны канта.
Процесс чеканки закончился, штемпель не оказывает давления на монету, начинается остывание.
Как мы все прекрасно знаем, металл при остывании сжимается, и "створки" трещинки или расслоения при этом сжимаются и выдавливают ещё тепленький никель на поверхность.
Опять, повторюсь - описал коротко и сжато.

Всё написанное выше и ранее не относится к обсуждаемой монете.
Только сейчас увидел вторую монету со следами раскола штемпеля.

Ну а как ещё относиться, если не с юмором, к написанному, начиная со "Следовательно"?

При чеканке, суть холодной объёмной штамповке в кольцо, ничто и никуда не течёт в буквальном смысле и т.д.....

А вот здесь не алё !
Уж увольте пожалуйста !

Просто приведу небольшую цитату следующих лиц из их труда о "ДЕГРАДАЦИИ РЕЛЬЕФА ПОВЕРХНОСТИ ЧЕКАНОЧНОГО ИНСТРУМЕНТА".

(По результатам которой получены патенты РФ и результаты которой внедрены на монетных дворах ФГУП «ГОЗНАК».)

Итак:

Сергей Васильевич Орлов
(Санкт-Петербург, Россия, Санкт-Петербургский Монетный двор – филиал ФГУП «ГОЗНАК», к.т.н., директор),

Сразу обращу Ваше внимание, что Орлов С.В. является автором ОГРОМНОГО количества книг и статей в различных изданиях, и представляет собой известнейшею фигуру, не в пример Вам и мне, в кругу нумизматов не только России, но и всего мира.

Сергей Георгиевич Чулкин
(Санкт-Петербург, Россия, Санкт-Петербургский государственный политехнический университет, д.т.н., проф., заведующий кафедрой «Машиноведение и детали машин»),

Владимир Андреевич Жуков
(Санкт-Петербург, Россия, Санкт-Петербургский государственный политехнический университет, д.т.н., проф., профессор кафедры «Машиноведение и детали машин»).

..."Чеканка представляет собой операцию, при которой происходит образование выпукло-вогнутого рельефа на поверхности изделий за счет местного изменения толщины материала и заполнения им рельефной полости чеканного инструмента. Именно многократно повторяющийся процесс
заполнения полостей инструмента считался причиной деградации рельефа
его поверхности. Однако в процессе чеканки материал заготовки не только
заполняет форму рельефа, но и перемещается в радиальном направлении
от центра заготовки, вызывая сдвиговые напряжения в элементах рельефа
рабочей поверхности инструмента"...

Вы и им будете доказывать, что:

?

И вопрос на "засыпку" - какова температура при холодной объёмной штамповке ?
И, чтоб долго не думали - от 0.3 до 0.5 Тпл
где Тпл - абсолютная температура плавления деформируемого металла, в данном случае сталь (не будем углубляться в марки).

P.S. Буду несказанно рад ещё с Вами подискутировать. Только не бросайтесь пожалуйста отдельными фразами, а пишите как можно более развёрнуто и культурно

За сим имею честь откланяться.

P.P.S. Уж не обессудьте, как говориться.

ataboy, Вы заблуждаетесь, вопрос только намеренно, либо по недопониманию.

Во-первых, где в цитируемом Вами слово "течение", не говоря о расплаве?
Насколько помню - это не "труд", а стенограмма конференции, так вот, если почитаете всю серию их конференций внимательно, без пропусков - там был ответ и на Ваши вопросы.
А вставлять выдержки невпопад разве не смешно?

Во-вторых, температура при чеканке не привышает низкотемпературного отжига материала штемпелей, ограничивают её и временем по этой же причине. На память это 200-300 градусов, уточнять не полезу - не вижу смысла.
И думать, тем более долго, мне здесь не о чем, не переживайте.

Ну и в-третьих, описывать каждый раз по любому поводу в мельчайших подробностях физику всех процессов при чеканке не стану.Если Вам это действительно интересно - разберётесь от общей теории до конкретики. Главное - не поднимать сор интернет ресурсов, а читать специальную литературу, общатся с дипломированными и опытными специалистами. (Хотя, по личному опыту, даже среди неглупых студентов попадались такие, что "достучаться" невозможно - склад такой мышления, наверное, а что такое "квазижидкое" состояние при обработке металлов давлением и физики не все понимают - слишком много условностей).

В-четвёртых, возвращаться к этому вопросу не стану.

Роман , спасибо что принимаете участие на этом форуме ..

Сколько нового и познавательного узнала!спасибо)

Нашла ранее обсуждали ..2014 год рубль

Доп

.
