Рубль 1763 ММД

YVS писал(а):

Altair писал(а):

YVS писал(а):

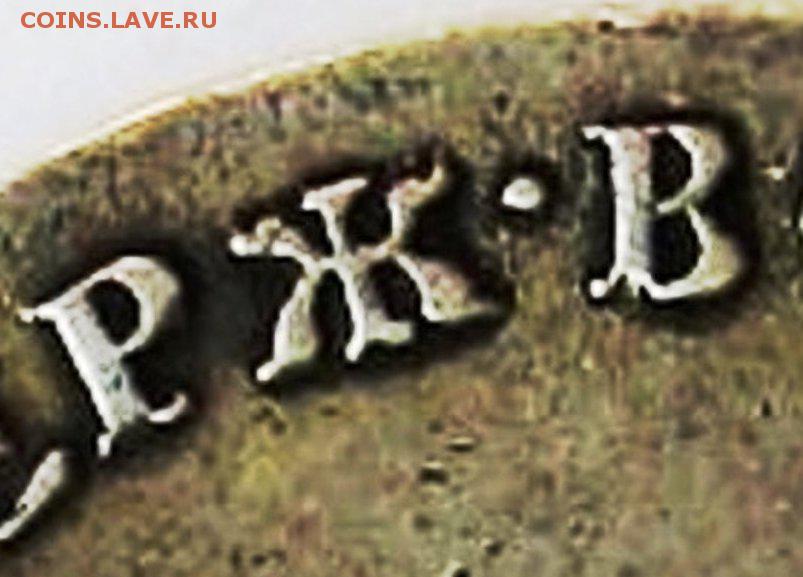

литое фуфло по многим признакам (в желтых кругах → многочисленные каверны от лопнувших пузырьков воздуха, образовавшихся в процессе литья данного изделия).

Очередная глупость и не знание элементарной мат. части, гуртовое оформление московских рублей
с портретом Петра III было в виде надписи, в данном случае, при перечеканке с П3 на Е2
произошло и перегурчивание рубля и оформление его совершенно иным гуртовым узором,
отсюда и такая :?:

"специфика" шнура; :?:

литьём здесь и близко не пахнет :?:

, а вот дилетантизмом просто воняет, примите
душ,от телесной вони и нечистот весьма полезно

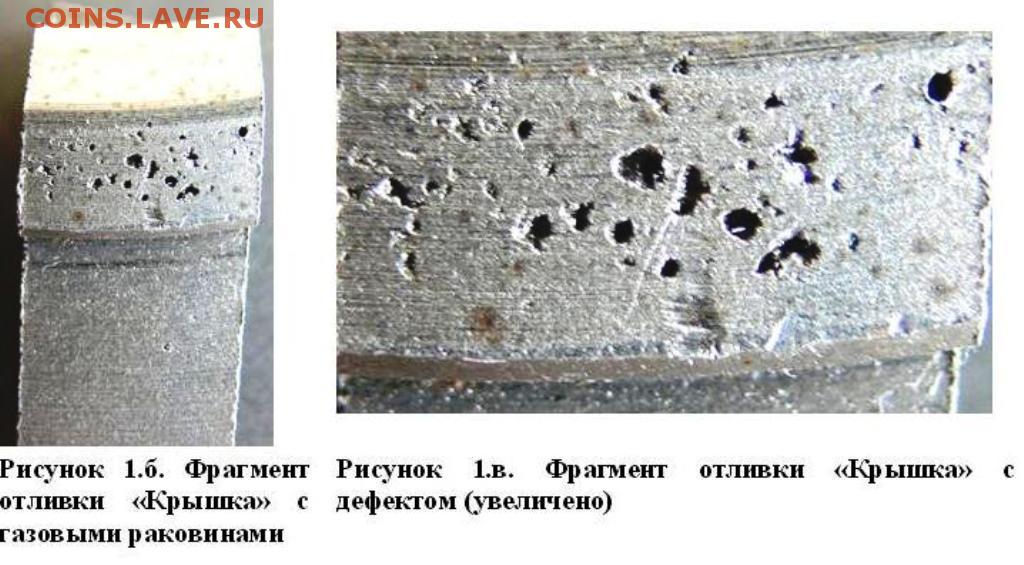

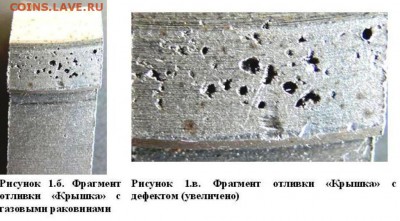

литейные раковины* (см. картинку выше) каким образом впишете в свою "специфику" шнура"?

* для повышения уровня образования, см. в поиске: "дефекты литья".

Цитата:

"Раковины часто возникают от газов, содержащихся в жидком металле. В жидком металле всегда присутствуют газы (азот, водород, кислород), растворенные или образовавшиеся в результате химических реакции между отдельными его компонентами.

Зародышами газовых пузырьков в расплаве могут быть мельчайшие чрезвычайно медленно всплывающие пузырьки любого газа, различные неметаллические включения, грани растущих кристаллов металла, неровности стенок формы и т. п..

Образующиеся в затвердевшем металле мелкие газовые пузырьки, не успевшие удалиться из отливки, образуют групповые раковины, поражающие большой объем отливки или отдельные ее части. Такой дефект называют газовой пористостью.

Газы могут механически захватываться металлом в элементах литниковой системы и непосредственно в полости литейной формы при заливке. Захваченные таким образом пузыри газа могут остаться в отливке и образовать газовые раковины. Струя металла, вытекающая из ковша, увлекает воздух в литниковую воронку или чашу, откуда пузыри воздуха могут вместе с металлом попасть в стояк и далее — в полость литейной формы".

Количество воздуха, увлекаемого струей металла, возрастаем с увеличением высоты ее падения. Распыленная, неправильной формы струя металла увлекает больше воздуха, чем струя правильной формы - круглая. Количество воздуха, попадающего в стояк, зависит также от конструкции и объема литниковой чаши. При большом объеме металла в чаше вероятность всплывания газовых пузырей увеличивается; бурное перемешивание металла приводит к появлению в чаше круговых потоков металла и образованию вихревой воронки, через которую засасывается воздух в литейную форму. Вихревая воронка особенно часто возникает при низком уровне металла в чаше, а также при большой высоте падения струи из ковша и прерывистой заливке металла в форму. Засасывание воздуха и газов возможно также во всех газопроницаемых каналах литниковой системы, особенно в местах, где струя металла обтекает острые углы стояков и питателей. В подобных местах струя металла сужается, отходит от стенок канала, а в образующийся зазор поступают газы, выделяющиеся из материала формы или стержней. Это явление усиливается с увеличением диаметра стояка. Пузырьки воздуха могут выйти из расплава в шлакоуловителе, а если засасывание воздуха в элементах литниковой системы прекращается до окончания заполнения формы, то внесенные пузыри газов могут удалиться из полости формы. В противном случае удаление газовых пузырей маловероятно, и в отливке образуются групповые газовые раковины. Часто вместе с газовыми раковинами в отливке обнаруживают шлаковые включения. Такие комбинированные дефекты указывают на неправильно выполненную литниковую систему или на неправильный режим заливки форм.

Обычно газы скапливаются в полостях, расположенных в верхней полуформе, особенно, при высокой скорости заливки. В песчано-глинистых формах захваченный металлом газ может удалиться через газопроницаемые стенки (при сравнительно медленной скорости заливки), а в металлической форме это невозможно. Образующиеся таким образом воздушные «мешки» способствуют возникновению открытых крупных газовых раковин, поражающих верхние выступающие части отливок. При хорошем смачивании металлом поверхности формы эти дефекты могут быть закрытыми тонкой корочкой металла. Особенно часто воздушные мешки образуются в крупных формах, имеющих протяженные горизонтальные верхние плоскости, которые выполнены с использованием малогазопроницаемой полупостоянной верхней опоки".

Источник → "Дефекты литья - Раковины"

Монеты России и СССР

Показать сообщения за

Показать сообщения

Кто сейчас на конференции
